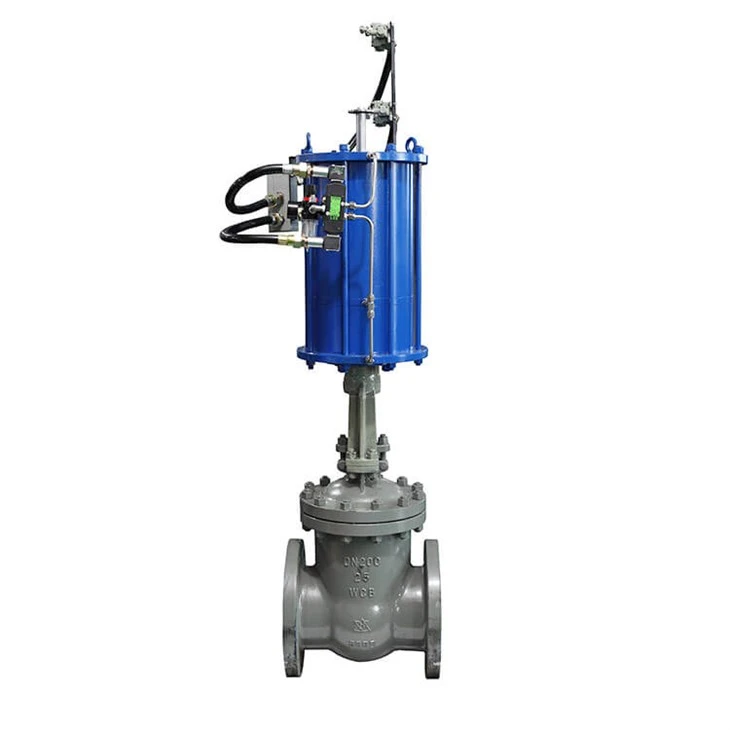

دریچه دروازه پنوماتیک

دریچه گیت فلنج پنوماتیک یک دریچه دروازه پنوماتیک با ساقه باز پایین با محرک پنوماتیک (سیلندر دو لایه با مکانیسم بافر) و دستی و مکانیسم محافظت از آن (دستگاه تبدیل دستی و خود قفل کننده پنوماتیک) است. با توجه به ساختار دو سیلندر شیر ، در مقایسه با شیر دروازه پنوماتیک تک سیلندر ، نیروی بلند کردن دو برابر می شود. این اساساً این کاستی را حل می کند که برخی از بدنهای دریچه ای از دریچه دروازه تک سیلندر به دلیل گوه نمی توانند باز شوند. علاوه بر این ، از آنجا که دریچه دروازه پنوماتیک دارای مکانیسم بافر است ، می تواند به طور موثری کند و سایش سطح آب بندی خودرو صفحه شیر و سطح آب بندی بدنه دریچه را به دلیل ضربه رو به پایین پیستون در هنگام بسته شدن شیر پنوماتیک از جنس استنلس استیل بسته کند. پدیده

1. شیر دروازه پنوماتیک مجهز به محرک پنوماتیک و مکانیسم دستی است.
2. محرک دریچه دروازه یک ساختار دو سیلندر را اتخاذ می کند. در مقایسه با یک شیر دروازه پنوماتیک تک سیلندر ، نیروی بلند کردن دو برابر می شود.
3. این کمبود را حل می کند که صفحات شیر ​​خاص دریچه های دروازه تک سیلندر در بدنه دریچه گود شده و قابل باز نیست.
4. مجهز به مکانیسم بافر ، که می تواند به طور موثری سایش سطح آب بندی صفحه شیر و سطح آب بندی بدنه دریچه ناشی از تأثیر رو به پایین پیستون را در هنگام بسته شدن شیر کاهش دهد ، و همچنین می تواند از پدیده ای از دروازه جلوگیری کند.
5. عملکرد آب بندی بسیار خوب است و نشت مجاز می تواند به {1}} × kV برسد.
6. طیف گسترده ای از برنامه ، دما می تواند {1}}} ºC -600 on ، کالیبر 40mm {{4} mm باشد. صندلی دریچه دارای سه نوع است: موازی ، برش 60 درجه V شکل و برش 90 درجه V شکل ، که برای مناسبت های مختلف استفاده می شود.
7. بدنه دریچه دریچه گیت پنوماتیک را می توان در قالب یک ژاکت برای استفاده در مواردی که پس از خنک شدن متوسط ​​، به راحتی مسدود ، چگال یا کک هستند عایق بندی کرد.

مدل: نوع DR DR DR ، Type SC SEC APORY
مشخصات: DR/SC {0}} ، زاویه: 90º ، 120º ، 180º ، سفارشی
ساختار: رک و پین پیستون دوتایی
بندر: جهانی ، سفارشی
ماده سیلندر: آلیاژ آلومینیوم (قطب مثبت سطحی اکسیده شده)
مواد پوشش: آلیاژ آلومینیوم ریخته گری فشار (روکش)
مواد آب بندی: لاستیک نیتریل ، لاستیک سیلیکون (دمای پایین) ، لاستیک فلوئور (درجه حرارت بالا) ، سفارشی
بزرگترین فشار پنوماتیک: 10bar
روش عملیاتی: بازیگری مضاعف ، تک بازیگری (بازگشت بهار)
روش کنترل: 2 راه قطع (نزدیک) ، تنظیم کننده
لوازم جانبی: دریچه سولنوئید ، موقعیت یار ، سوئیچ محدود ، اتصالات اتحادیه سه گانه درمان منابع هوایی ، اپراتور دستی ،

دامنه اندازه: dn50to dn800mm
دامنه فشار: 16bar تا 40bar ؛ کلاس 125 ~ 300lb
دامنه دما: -196 درجه تا 400 درجه
گزینه های مواد: فولاد ضد زنگ یا فولاد کربن
typs تایپ های محرک: نوع بازگشت بهار یا نوع بازیگری مضاعف

*توجه: قطعات اصلی و مواد حلقه مهر و موم دریچه توپ را می توان برای محیط کار عملی یا نیاز ویژه کاربر تغییر داد

محرک شیر دروازه پنوماتیک دارای دو عملکرد مثبت و منفی است ، بنابراین روش های باز و بسته شدن دریچه شامل باز شدن هوا و بسته شدن هوا است. دریچه گیت پنوماتیک ساختار تماس فلزی منحصر به فرد ، اقدام قابل اعتماد و عملکرد بسیار زیاد خاموش را اتخاذ می کند ، که نسبت به دریچه های خاموش معمولی برتر است. شیر گیت پنوماتیک عملکرد خاموش بسیار خوبی دارد و در زمینه های صنعتی به طور گسترده ای مورد استفاده قرار می گیرد. شیر گیت پنوماتیک دارای عملکرد قابل اعتماد ، تعویض و نگهداری عملکرد مناسب است و به طور گسترده در بخش های نفتی ، شیمیایی ، دریایی و سایر بخش ها برای کنترل رسانه های مختلف مورد استفاده قرار می گیرد.
