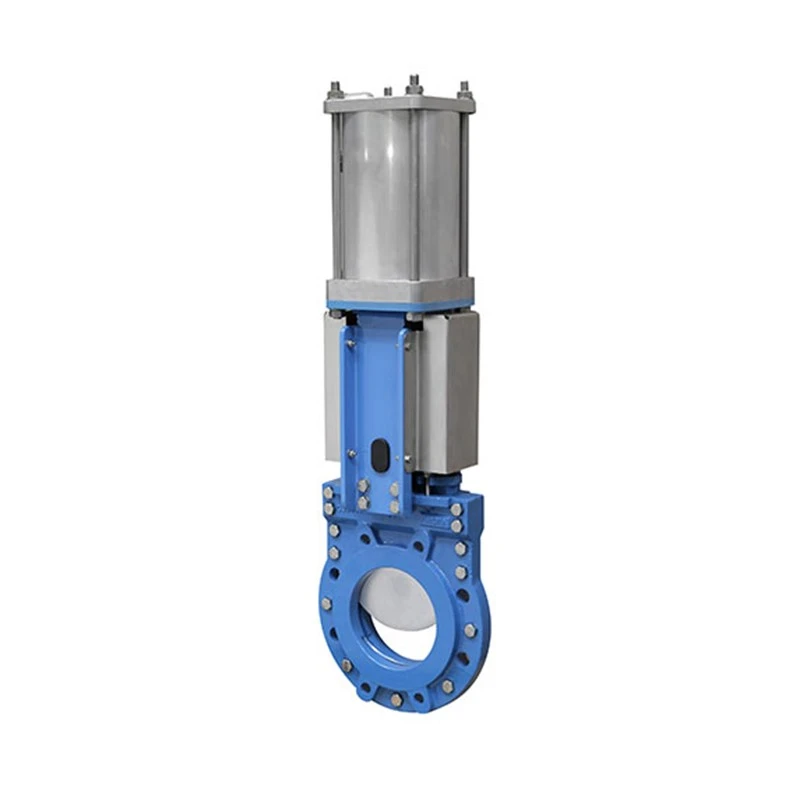

دریچه دروازه چاقوی دو طرفه

شیرهای دروازه چاقوی دو طرفه دارای بدنه ای از جنس استیل یا فولاد ضد زنگ هستند که مطابق با هنجارهای مربوط به محصول و مطابق با الزامات کیفیت EN ISO 9001 تولید می شود.

آنها با مهر و موم های مختلف در دسترس هستند و در صورت درخواست ممکن است با شکل مربعی تولید شوند.

این دریچه ها برای گیاهان آب ، گیاهان پنوماتیک ، گیاهان فاضلاب و تصفیه و برای صنایع شیمیایی و غذایی مناسب هستند.

علاوه بر این ، آنها برای دستیابی به مایعات چسبناک و مایعات با قطعات جامد در سیستم تعلیق مناسب هستند.

مهر و موم ها برای استفاده با مایعات مختلف/رسانه های مختلف در مواد مختلف موجود است.

این دریچه ها به صورت استاندارد با ساقه در حال افزایش تأمین می شوند.

در صورت درخواست ، آنها می توانند با یک ساقه غیر پراکنده و همچنین طیف گسترده ای از محرک ها و لوازم جانبی موجود برای این سری مجهز شوند.

دریچه چاقوی چاقوی دو طرفه ویژه الاستومر و واشر طراحی شده و مقاومت در برابر سایش در سخت ترین دوغاب مایع و استفاده از مواد خشک را فراهم می کند. با عملکرد بالا ، دریچه دروازه چاقوی دو جهته ، ارزش و عملکرد بهتری را با بسیاری از ویژگی های استاندارد ارائه نمی دهد که در سایر دریچه های دروازه چاقوی چاقوی کالایی یافت نمی شود. دریچه های ما در ترکیب مختلفی از مواد بدن ، صندلی و دروازه موجود است.

طیف گسترده ای از گزینه های مواد در دروازه ، بدن و مهر و موم (الاستومر) و غیره موجود است. شیرهای دروازه لبه چاقو ما طراحی کامل پورت برای ظرفیت جریان بیشتر و کاهش فشار حداقل هستند.

1 1

1 2

مقدمه محصول:

دامنه اندازه: DN50 ~ 1200mm nps 2 "-48"

امتیاز فشار: 0. 6MPa ~ 2.5MPa ، ASME Class150

DN50 ~ DN250: 10BAR NPS2 ~ NPS10: 150PSI

DN300 ~ DN450: 7BAR NPS12 ~ NPS18: 90PSI

DN500 ~ DN600: 4BAR NPS20 ~ NPS24: 60PSI

DN700 ~ DN1200: 2bar

دما دامنه: -20 ... +170 درجه

سفتی مهر و موم: مطابق با MSS SP -81

مواد بدن: چدن ، استیل ضد زنگ ، دوبلکس ، هاستلووی و تیتانیوم ، دیگران

مواد دروازه: کروم از جنس استنلس استیل ، آلوده ویژه

مواد صندلی: EPDM (120 درجه) /ویتون (200 درجه) /NBR (90 درجه)

چهره به چهره: mss sp -81

فلنج استاندارد: GB/T 9113.1 ، JB/T 79.1 ، HG 20592 ، ASME B16.5 ، EN {7}}

برنامه های کاربردی: خمیر و کاغذ ، تصفیه آب ، نوشیدنی و مواد غذایی ، شیمیایی ریز ، سیاره قدرت ، صنعت فولاد و غیره

1 13

ویژگی های سوپاپ دروازه چاقوی خود پلمپ دو جهت دار:

طراحی دو جهته

صندلی مقاوم

بدنه چدن از نوع ویفر

مکانیزم تمیز کردن

استاندارد ساقه غیر افزایش ، افزایش ساقه اختیاری

استاندارد یوغ استاندارد

1 14

ویژگی های کلیدی

1.طراحی کامل پورت جریان: - طراحی پورت کامل برای ظرفیت جریان بیشتر ، حداقل افت فشار و از بین بردن تلاطم.

2.بدون حفره داخلی: - طراحی آستین از بین می رود حفره های داخلی صندلی. باند دروازه ، عدم موفقیت دریچه و مشکلات زیادی به دلیل حفره مهر و موم رخ می دهد.

3.بسته بندی غده را از بین ببرید: - آستین ها مهر و موم در برابر یکدیگر هستند ، بنابراین هیچ بسته بندی غده ای لازم نیست.

4.هیچ تماسی بین دریچه و دوغاب وجود ندارد: - طراحی آستین به طور کامل مسکن شیر و واشر را از سطح فلزی باز دیگر از جریان دوغاب پوشانده است.

5.دو جهته: - به دلیل آستین های دوتایی ، دریچه طراحی در برابر فشار خط از هر جهت مهر و موم می شود.

6.هزینه نگهداری کمتر: - در مقایسه با سایر دریچه دروازه دریچه ما دارای قطعاتی نیست. فقط الاستومر در زمان نگهداری نیاز دارد.

7.سیستم روغن کاری دروازه: - مهر و موم روغن کاری برای ادامه روغن کاری صفحه دروازه ارائه شده است. مهر و موم پر از روان کننده مبتنی بر سیلیکون است. دروازه از طریق مهر و موم روان کننده عبور می کند.

دریچه دروازه چاقوی دو جهته که برای برنامه های خدمات عمومی صنعتی طراحی شده است. طراحی بدن و صندلی اطمینان از خاموش کردن عدم بسته شدن در مواد جامد معلق در صنایعی مانند:

کارخانه های تصفیه خانه فاضلاب
گیاهان شیمیایی
غذا و نوشیدنی
و غیره
